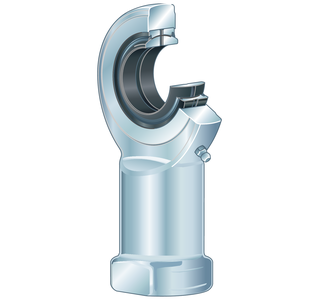

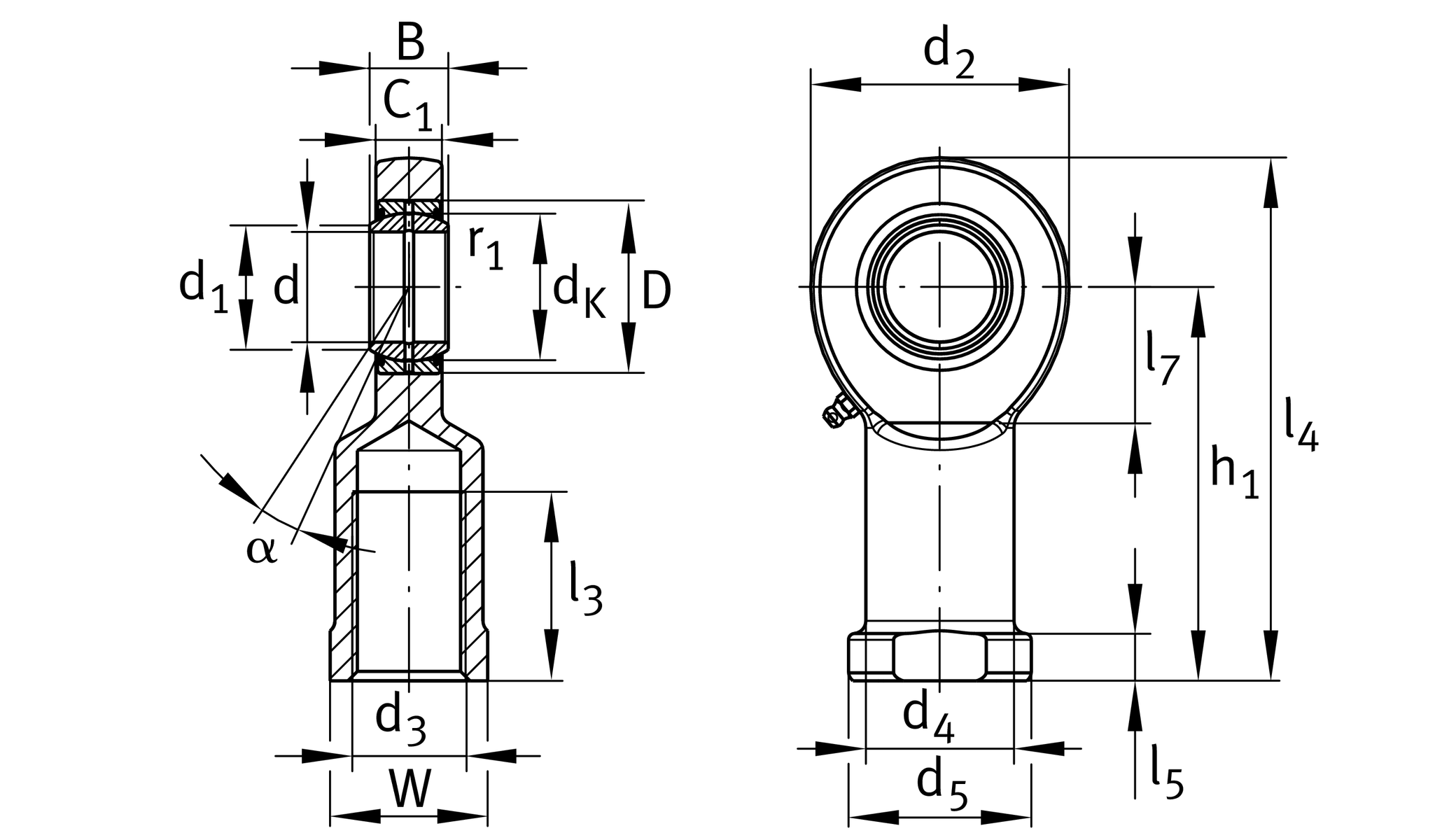

Шарнирная головка с внутренней резьбой, правая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма F, с уплотнениями
| d |
70 mm
|
Диаметр отверстия подшипника |
| D |
105 mm
|
Наружный диаметр подшипника |
| B |
49 mm
|
Ширина внутреннего кольца |
| Cr |
313.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
564.000 N
|
Статическая грузоподъемность, радиальная |
| Gr |
0,055 - 0,142 mm
|
Радиальный зазор |
| ?m |
8,62 kg
|
Вес |
| dK |
92 mm
|
Диаметр сферы |
| d1 |
77,8 mm
|
Наружный диаметр торца внутреннего кольца |
| d2 |
160 mm
|
Наружный диаметр проушины |
| d3 |
M56x4
|
Размер резьбы |
| d4 |
80 mm
|
Диаметр хвостовика |
| h1 |
200 mm
|
Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| ? |
6 °
|
Угол опрокидывания |
| l3 |
80 mm
|
Длина резьбы, внутренняя резьба |
| l4 |
280 mm
|
Общая длина шарнирной головки с внутренней резьбой |
| l5 |
20 mm
|
Длина хвостовика шарнирной головки |
| l7 |
87 mm
|
Расстояние от центра отверстия шарнира до хвостовика |
| d5 |
98 mm
|
Диаметр хвостовика, большой |
| C1 |
42 mm
|
Ширина проушины шарнирной головки |
| r1smin |
1 mm
|
Размер монтажной фаски |
| W |
85 mm
|
Размер под ключ |
| dOT |
0 mm
|
Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT |
-0,015 mm
|
Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT |
0 mm
|
Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT |
-0,15 mm
|
Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
130 °C
|
Макс. рабочая температура |
| Sealing | 2RS | Контактные уплотнения с двух сторон |
| Radial internal clearance | CN | Группа N (CN) |
Характеристики
