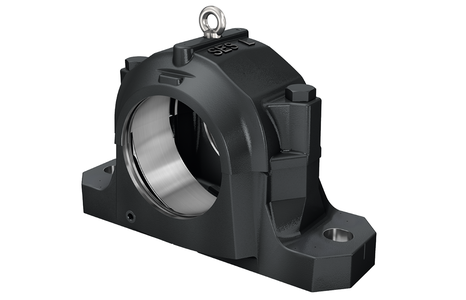

Стационарный корпус SES505-L
- Характеристики
- a (mm) / g (mm) / h1 (mm)
- Производитель
- FAG
- Страна производитель
- Германия
- Тип подшипника
- Стационарный корпус
- Модель
- Стационарный корпус SES505-L
Разъемные стационарные корпуса для разных исполнений подшипников

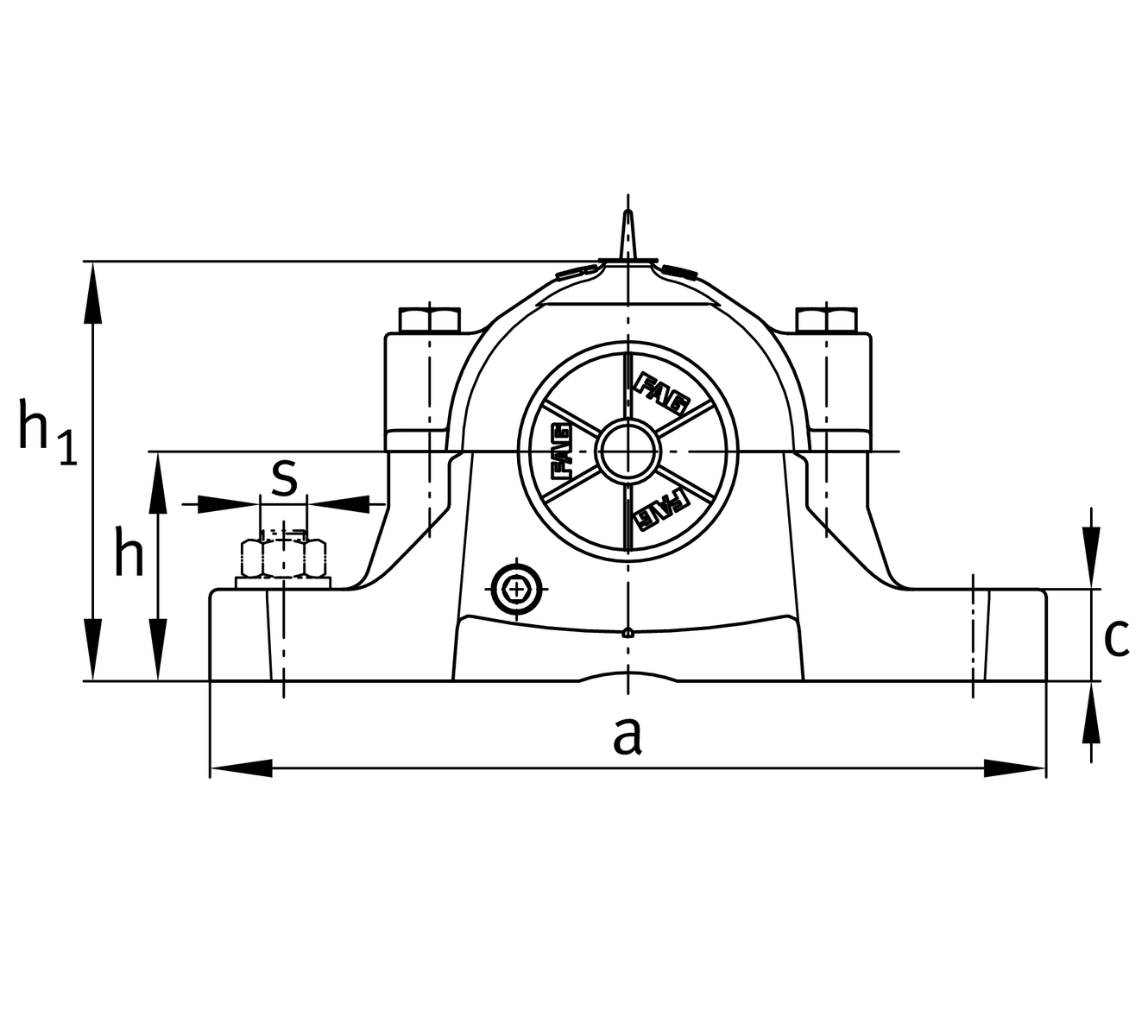

| D |
52 mm
|
Наружный диаметр подшипника |
| a |
165 mm
|
Длина основания |
| h1 |
74 mm
|
Высота |
| g |
67 mm
|
Ширина тела корпуса |
| K |
25 mm
|
Ширина посадочного места подшипника |
| ?m |
1,46 kg
|
Вес |
| b |
46 mm
|
Ширина основания |
| c |
19 mm
|
Высота основания |
| h |
40 mm
|
Высота центра |

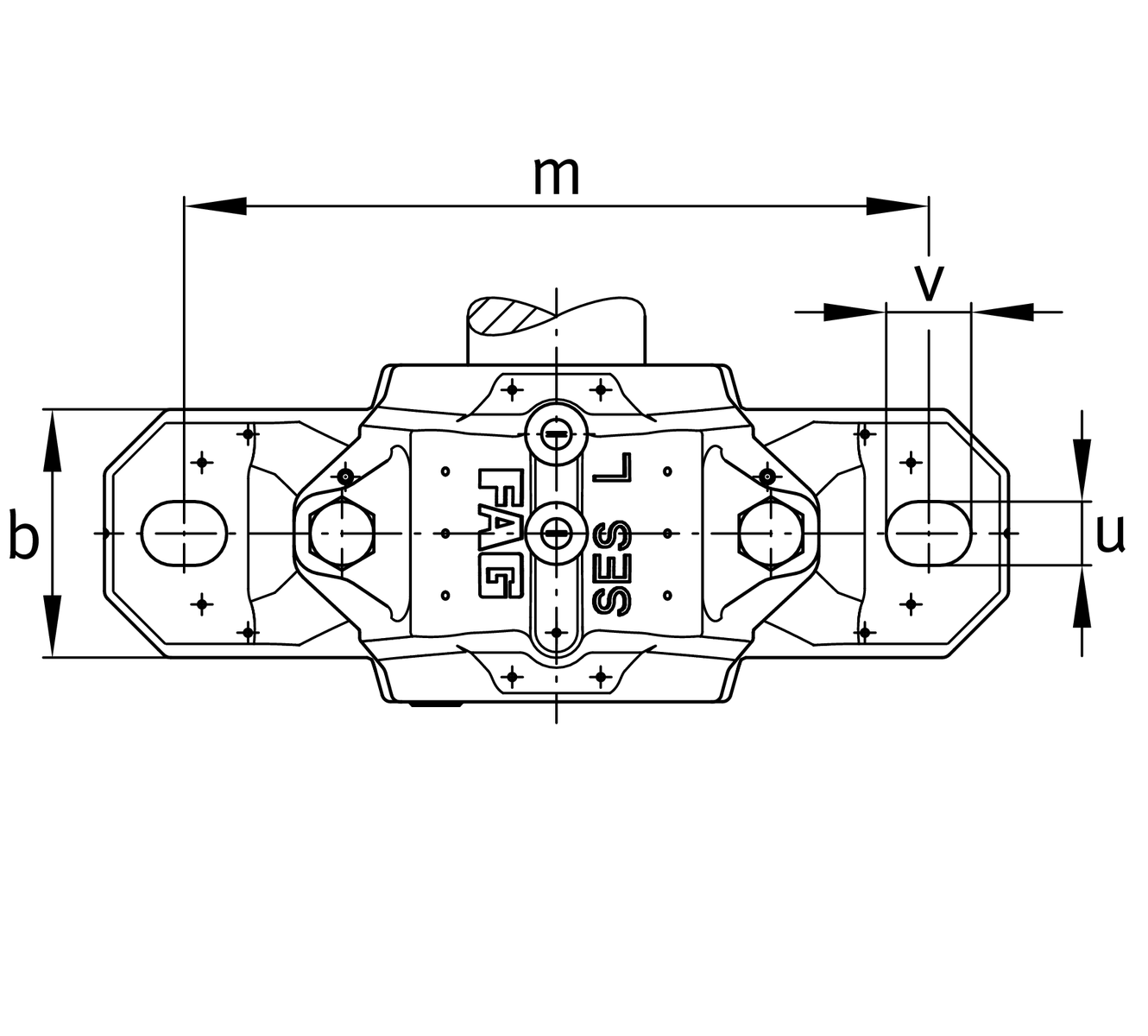

| m |
130 mm
|
Расстояние, крепежное отверстие |
| s |
12,7 mm
|
Размер винта |
| s |
M12
|
Размер крепежных винтов |
| u |
15 mm
|
Ширина продолговатого отверстия |
| v |
20 mm
|
Длина продолговатого отверстия |
| D2 |
31,5 mm
|
Диаметр уплотнения |
| D3 |
39,5 mm
|
Диаметр канавки для уплотнения |
| D5 |
37,7 mm
|
Наружный диаметр лабиринтного уплотнения |
| g1 |
5 mm
|
Ширина канавки для уплотнения |
| g2 |
52 mm
|
Расстояние, уплотнение |
| g3 |
10 mm
|
Толщина стенки |
| g4 |
19 mm
|
Расстояние, отверстие для слива масла |

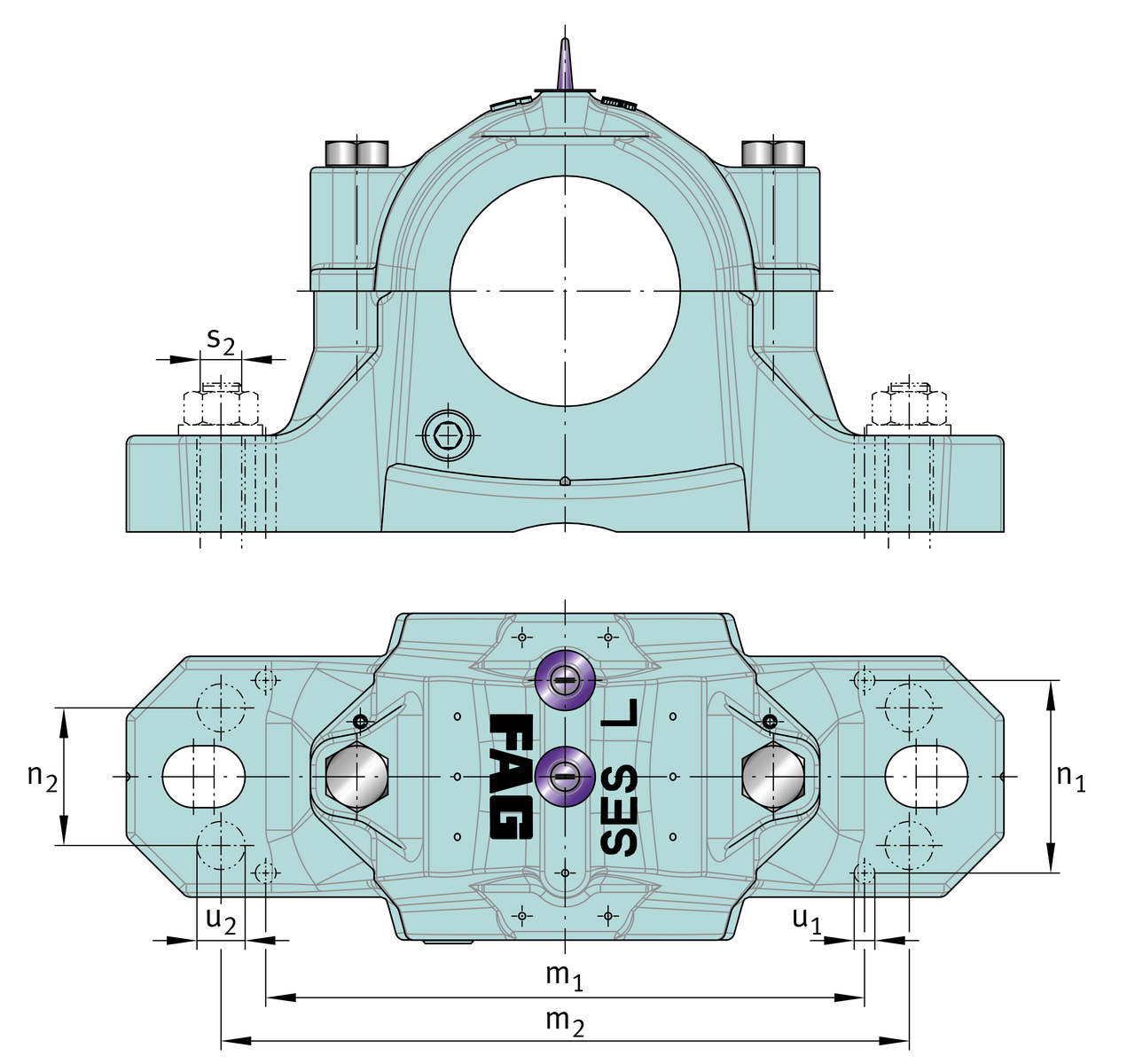

| m1 |
100 mm
|
Расстояние, размещение отверстий для штифтов m1 |
| n3 |
36 mm
|
Расстояние до смазочного отверстия |
| n4 |
55 mm
|
Расстояние, смазывание уплотнения |
| u1 |
4 mm
|
Bore diameter u1 |
| u2 |
9 mm
|
Bore diameter u2 |
