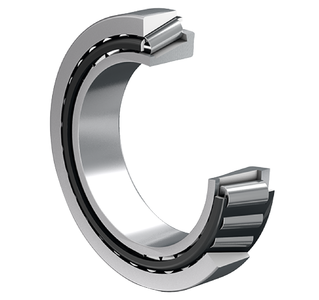

Конический роликоподшипник T4DB180

Производитель
FAG
Внутренний диаметр
180
Внешний диаметр
240
Ширина
32
Характеристики
Номинальная радиальная динамическая нагрузка Cr (N) / Номинальная радиальная статическая нагрузка C0r (N)
Страна производитель
Германия
Тип подшипника
Конический роликоподшипник
Модель
Конический роликоподшипник T4DB180
В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Конический роликоподшипник T, основные размеры по DIN ISO 355, разъемный, устанавливается в регулируемых опорах или парами

T4DB180
T4DB180
Метрическая система мер
Дюймовая система мер
Основные размеры и рабочие характеристики
d
180 mm
Диаметр отверстия
D
240 mm
Наружный диаметр
B
30 mm
Ширина внутреннего кольца
C
23 mm
Ширина наружного кольца
T
32 mm
Ширина подшипника
Cr
230.000 N
Динамическая грузоподъемность, радиальная
C0r
400.000 N
Статическая грузоподъемность, радиальная
Cur
47.500 N
Предел усталостной нагрузки, радиальный
nG
2.800 1/min
Предельная частота вращения
n?r
1.710 1/min
Базовая тепловая частота вращения
?m
3,62 kg
Вес
Присоединительные размеры
da max
192 mm
Макс. диаметр заплечика вала
db min
195 mm
Мин. диаметр заплечика вала
Da min
224 mm
Мин. диаметр заплечика корпуса
Da max
228 mm
Макс. диаметр заплечика корпуса
Db min
233 mm
Мин. диаметр заплечика корпуса
Ca min
5 mm
Мин. осевое свободное пространство
Cb min
9 mm
Мин. осевое свободное пространство
ra max
3 mm
Макс. радиус галтели на валу
rb max
3 mm
Макс. радиус галтели на корпусе
Габаритные размеры
r1, 2 min
3 mm
Мин. размер монтажной фаски на широком торце внутреннего кольца
r3, 4 min
3 mm
Мин. размер монтажной фаски на широком торце наружного кольца
a
48 mm
Расстояние до вершины конуса давления
d1
209,4 mm
Диаметр большого бортика внутреннего кольца
Диапазон температур
Tmin
-30 °C
Мин. рабочая температура
Tmax
200 °C
Макс. рабочая температура
Коэффициенты для расчета
e
0,48
Предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y
Y
1,24
Динамический коэффициент осевой нагрузки
Y0
0,68
Статический коэффициент осевой нагрузки
Дополнительная информация
T4DB180
Сравнительное обозначение по ISO 10317 и ISO 355
Загрузки:
Ваш текущий вариант продукта
Tolerance class PN Нормальный (ISO 492:2014)
Heat treatment Standard Стандартные
Cage Standard Сепаратор из листовой стали, центрированный по телам качения
Internal design Standard
Quality level Standard Стандартные
Number of rolling element rows 1 Single-row design

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Смазывание пластичной смазкой
фото Смазывание маслом
фото Без уплотнений
