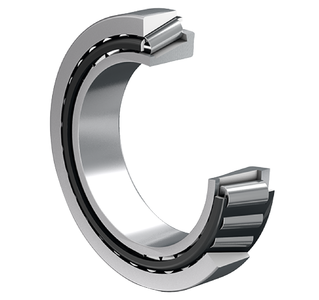

Конический роликоподшипник T, основные размеры по DIN ISO 355, разъемный, устанавливается в регулируемых опорах или парами
| d |
45 mm
|
Диаметр отверстия |
| D |
95 mm
|
Наружный диаметр |
| B |
26,5 mm
|
Ширина внутреннего кольца |
| C |
20 mm
|
Ширина наружного кольца |
| T |
29 mm
|
Ширина подшипника |
| Cr |
105.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
109.000 N
|
Статическая грузоподъемность, радиальная |
| Cur |
16.900 N
|
Предел усталостной нагрузки, радиальный |
| nG |
8.900 1/min
|
Предельная частота вращения |
| n?r |
6.100 1/min
|
Базовая тепловая частота вращения |
| ?m |
0,915 kg
|
Вес |
| da max |
53 mm
|
Макс. диаметр заплечика вала |
| db min |
59 mm
|
Мин. диаметр заплечика вала |
| Da min |
71 mm
|
Мин. диаметр заплечика корпуса |
| Da max |
83 mm
|
Макс. диаметр заплечика корпуса |
| Db min |
91 mm
|
Мин. диаметр заплечика корпуса |
| Ca min |
5 mm
|
Мин. осевое свободное пространство |
| Cb min |
9 mm
|
Мин. осевое свободное пространство |
| ra max |
2,5 mm
|
Макс. радиус галтели на валу |
| rb max |
2,5 mm
|
Макс. радиус галтели на корпусе |
| r1, 2 min |
2,5 mm
|
Мин. размер монтажной фаски на широком торце внутреннего кольца |
| r3, 4 min |
2,5 mm
|
Мин. размер монтажной фаски на широком торце наружного кольца |
| a |
33 mm
|
Расстояние до вершины конуса давления |
| d1 |
73,5 mm
|
Диаметр большого бортика внутреннего кольца |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
120 °C
|
Макс. рабочая температура |
| e |
0,87
|
Предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y |
| Y |
0,69
|
Динамический коэффициент осевой нагрузки |
| Y0 |
0,38
|
Статический коэффициент осевой нагрузки |
|
T7FC045
|
Сравнительное обозначение по ISO 10317 и ISO 355 |
| Tolerance class | PNXLA | Нормальный (ISO 492:2014), допуски общей ширины t?Ts, радиального биения tKia, tKea и осевого биения tSia уменьшены |
| Heat treatment | Standard | Стандартные |
| Cage | Standard | Сепаратор из листовой стали, центрированный по телам качения |
| Internal design | Standard | |
| Quality level | XL | X-life |
| Version code | >B | Not marked on bearing |
| Number of rolling element rows | 1 | Single-row design |
