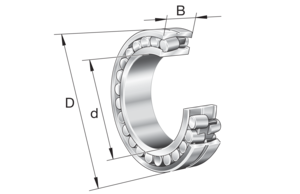

Радиальные сферические роликоподшипники 230..-E1A, основные размеры по DIN 635-2
| d |
190 mm
|
Диаметр отверстия |
| D |
290 mm
|
Наружный диаметр |
| B |
75 mm
|
Ширина |
| Cr |
1.080.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
1.550.000 N
|
Статическая грузоподъемность, радиальная |
| Cur |
183.000 N
|
Предел усталостной нагрузки, радиальный |
| nG |
2.490 1/min
|
Предельная частота вращения |
| n?r |
1.660 1/min
|
Номинальная тепловая частота вращения |
| ?m |
17,5 kg
|
Вес |
| da min |
200,2 mm
|
Мин. диаметр заплечика вала |
| Da max |
279,8 mm
|
Макс. диаметр заплечика корпуса |
| ra max |
2,1 mm
|
Макс. радиус галтели |
| rmin |
2,1 mm
|
Мин. размер монтажной фаски |
| D1 |
264,5 mm
|
Диаметр отверстия наружного кольца |
| ds |
8 mm
|
Диаметр смазочного отверстия |
| ns |
15 mm
|
Ширина смазочной канавки |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
200 °C
|
Макс. рабочая температура |
| e |
0,23
|
Предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y |
| Y1 |
2,98
|
Динамический коэффициент осевой нагрузки |
| Y2 |
4,44
|
Динамический коэффициент осевой нагрузки |
| Y0 |
2,92
|
Статический коэффициент осевой нагрузки |
| Design | E1A | без центрального бортика |
| Bore type | Z | Цилиндрическое |
| Cage | M | Латунный сепаратор |
| Radial internal clearance | C4 (Group 4) | Internal clearance larger than C3 |
| Relubrication feature | Standard | Стандарт |
Характеристики
