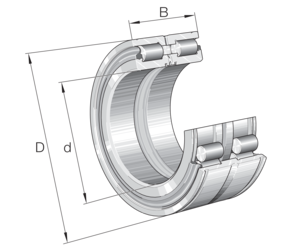

Цилиндрический роликоподшипник SL04..-PP, без сепаратора, двухрядный, фиксированный подшипник, средний борт на наружном кольце, 3 борта на внутреннем кольце, тип SL04
| d |
100 mm
|
Диаметр отверстия |
| D |
160 mm
|
Наружный диаметр |
| B |
80 mm
|
Ширина |
| Cr |
380.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
630.000 N
|
Статическая грузоподъемность, радиальная |
| Cur |
90.000 N
|
Предел усталостной нагрузки, радиальный |
| nG Grease |
1.260 1/min
|
Предельная частота вращения при пластичной смазке |
| ?m |
5,876 kg
|
Вес |
| Ca1 |
65 mm
|
Присоединительный размер для пружинного стопорного кольца WRE (не входит в комплект поставки). Допуск: 0/-0,2 |
| Ca2 |
61 mm
|
Присоединительный размер для стопорного кольца по DIN 471 (не входит в комплект поставки). Допуск: 0/-0,2 |
| d1 |
114,5 mm
|
Диаметр бортика внутреннего кольца |
| d2 |
129 mm
|
Диаметр бортика (поддержка уплотнения) |
| d3 |
169 mm
|
Наружный диаметр пружинного стопорного кольца WRE |
| d1 min |
114,5 mm
|
Мин. диаметр заплечика вала |
| ra max |
0,6 mm
|
Макс. радиус галтели |
|
30 °
|
Угол фаски | |
|
-0,2 mm
|
Расстояние - пружинные стопорные кольца, нижнее отклонение | |
|
-0,2 mm
|
Расстояние - стопорные кольца, нижнее отклонение | |
|
0 mm
|
Расстояние - пружинное стопорное кольцо, верхнее отклонение | |
|
0 mm
|
Расстояние - стопорные кольца, верхнее отклонение | |
|
0 mm
|
Расстояние - кольцевые канавки, нижнее отклонение | |
|
0,2 mm
|
Расстояние - кольцевые канавки, верхнее отклонение |
| C |
79 mm
|
Ширина наружного кольца |
| C1 |
70,2 mm
|
Расстояние - кольцевые канавки |
| D1 |
157 mm
|
Диаметр канавки |
| m |
4,2 mm
|
Ширина канавки |
| rmin |
0,6 mm
|
Мин. размер монтажной фаски |
| t |
1,8 mm
|
Ширина фаски |
| X |
64 mm
|
Расстояние между телами качения |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Sealing | PP | Контактные уплотнения с двух сторон |
| Radial internal clearance | CN | Группа N (CN) |
| Tolerance class | PN | Нормальный (PN) |
| Number of rolling element rows | 2 | Double-row design |
