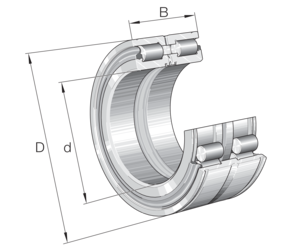

Цилиндрический роликоподшипник SL04..-D-PP, без сепаратора, двухрядный, фиксированный подшипник, средний борт на наружном кольце, 3 борта на внутреннем кольце, тип SL04
| d |
90 mm
|
Диаметр отверстия |
| D |
140 mm
|
Наружный диаметр |
| B |
67 mm
|
Ширина |
| Cr |
305.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
510.000 N
|
Статическая грузоподъемность, радиальная |
| Cur |
70.000 N
|
Предел усталостной нагрузки, радиальный |
| nG Grease |
1.410 1/min
|
Предельная частота вращения при пластичной смазке |
| ?m |
3,57 kg
|
Вес |
| Ca1 |
54 mm
|
Присоединительный размер для пружинного стопорного кольца WRE (не входит в комплект поставки). Допуск: 0/-0,2 |
| Ca2 |
51 mm
|
Присоединительный размер для стопорного кольца по DIN 471 (не входит в комплект поставки). Допуск: 0/-0,2 |
| d1 |
109,5 mm
|
Диаметр бортика внутреннего кольца |
| d2 |
118 mm
|
Диаметр бортика (поддержка уплотнения) |
| d3 |
152 mm
|
Наружный диаметр пружинного стопорного кольца WRE |
| d1 min |
109,5 mm
|
Мин. диаметр заплечика вала |
| ra max |
0,6 mm
|
Макс. радиус галтели |
|
30 °
|
Угол фаски | |
|
-0,2 mm
|
Расстояние - пружинные стопорные кольца, нижнее отклонение | |
|
-0,2 mm
|
Расстояние между стопорными кольцами, нижнее отклонение | |
|
0 mm
|
Расстояние - пружинное стопорное кольцо, верхнее отклонение | |
|
0 mm
|
Расстояние - стопорные кольца, верхнее отклонение | |
|
0 mm
|
Расстояние, кольцевые канавки, нижнее отклонение | |
|
0,2 mm
|
Расстояние, кольцевые канавки, верхнее отклонение |
| C |
66 mm
|
Ширина наружного кольца |
| C1 |
59,2 mm
|
Расстояние, кольцевые канавки |
| D1 |
137 mm
|
Диаметр канавки |
| m |
4,2 mm
|
Ширина канавки |
| rmin |
0,6 mm
|
Мин. размер монтажной фаски |
| t |
1,5 mm
|
Ширина фаски |
| X |
54 mm
|
Расстояние между телами качения |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Design | D | Новый внешний контур |
| Sealing | PP | Контактные уплотнения с двух сторон |
| Radial internal clearance | C2 (Group 2) | Internal clearance smaller than CN |
| Tolerance class | PN | Нормальный (PN) |
| Number of rolling element rows | 2 | Double-row design |
Характеристики
